石墨換熱器是一種非常不錯的換熱器，在眾多的領域應用廣泛，當我們大家在購買使用石墨換熱器的時候，要了解好石墨換熱器的結構原理等情況，才能保證石墨換熱器的使用效果，今天就來為大家介紹下石墨換熱器的一些結構及工作原理等供大家了解。

　　石墨不但具有耐酸腐蝕性，而且具有良好熱傳導性能，將石墨芯體做成垂直和水平互相分隔開的塊孔式結構，當兩種介質彼此通過時，高溫介質不斷地把熱量傳給石墨換熱器，低溫介質不斷從換熱器得到熱量，從而實現了熱交換。石墨換熱器是傳熱組件用石墨制成的換熱器。制造換熱器的石墨應具有不透性，常用浸漬類不透性石墨和壓型不透性石墨。

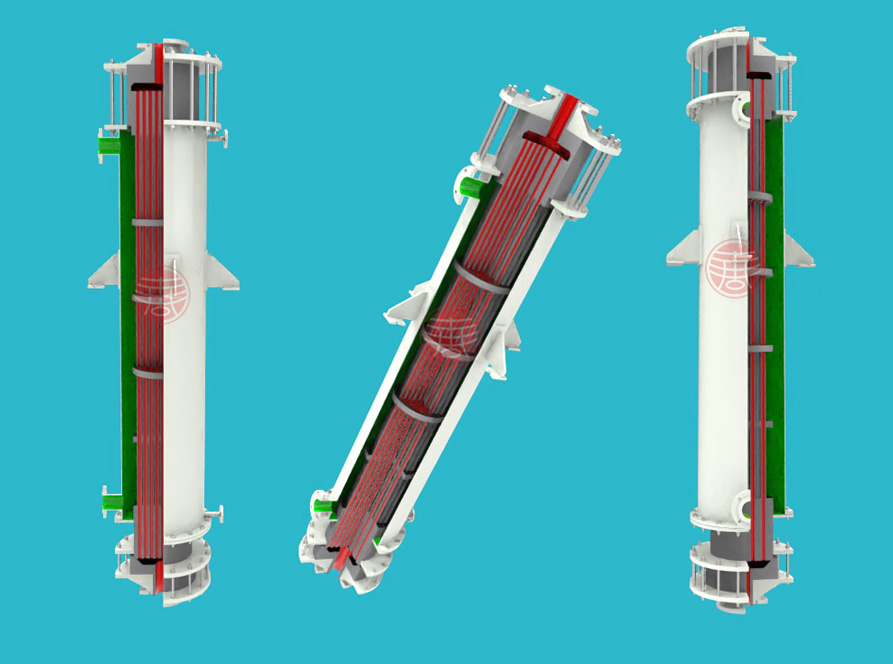

   石墨換熱器按其結構可分為塊孔式、管殼式和板式3種類型。塊孔式：由若干個帶孔的塊狀石墨組件組裝而成。管殼式：管殼式換熱器在石墨換熱器中占有重要地位，按結構又分為固定式和浮頭式兩種。板式：板式換熱器用石墨板粘結制成。

　　優點：適用不氧化或弱氧化強酸、堿類、鹽溶液、有機酸大部分的有機溶劑和復合介質。導熱系數高于許多金屬，僅次于銅和鋁，比碳鋼大2 倍，比不銹鋼大5 倍，居非金屬材料之首，適合制作各種換熱設備。線膨脹系數小、耐高溫、耐熱沖擊。表面不易結垢，無污染。機械加工性能好。密度小，重量輕。

　　缺點：石墨換熱器分為塊孔式和管殼式兩種。塊孔式石墨換熱器的主要缺點是一旦出現泄漏很難查找出，也不容易修復。管殼式石墨換熱器的缺點是石墨管的強度相對較低，使用的蒸汽壓力不能超過0.15MPa;受熱介質的流速低，只能控制在2 ～3m/s;進出口溫差只能控制在2 ～4℃，換熱器的體積大。
